工作區屬華北石炭二疊系煤田，位于沁水煤 田西北部。

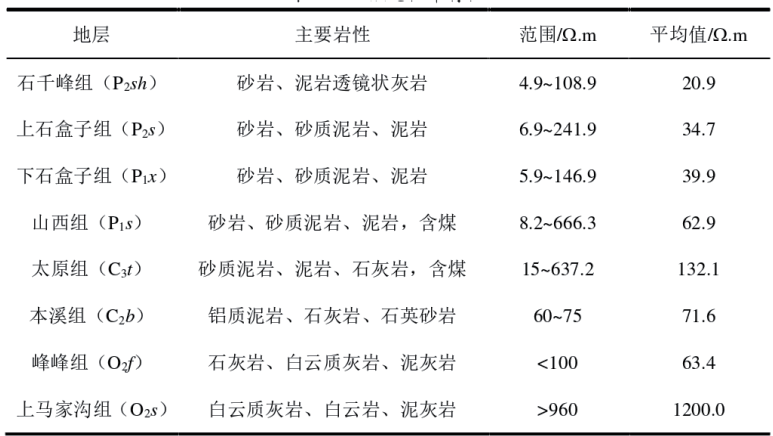

    依據以往地質資料，總結出工作區主要地層 及電阻率特征(表1)。

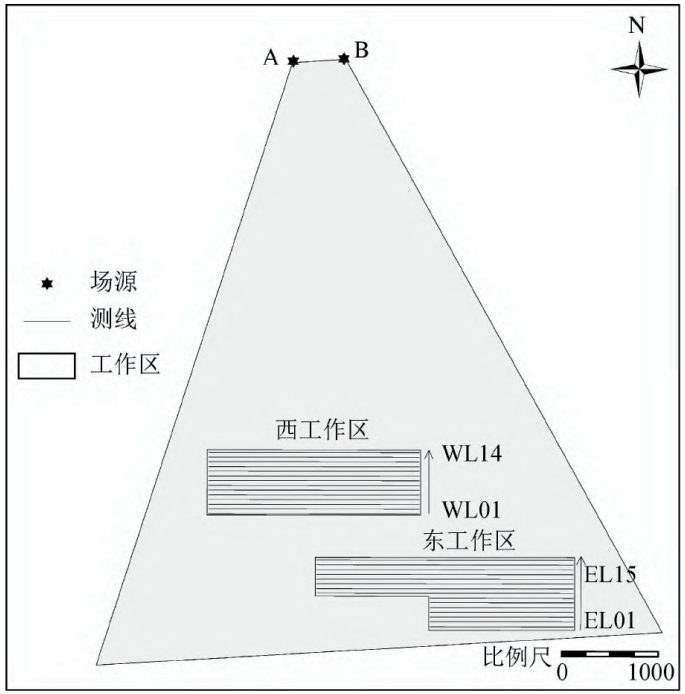

    場源布設于測區北部 ，場源AB長度為520m, 收發距4~6km,發射電流107A,頻率范圍0 .25~3072Hz, 頻點39個。測區分為東、西兩個工作區，共計3km2, 線 距50m, 點距20m。

二、廣域電磁法測量成果

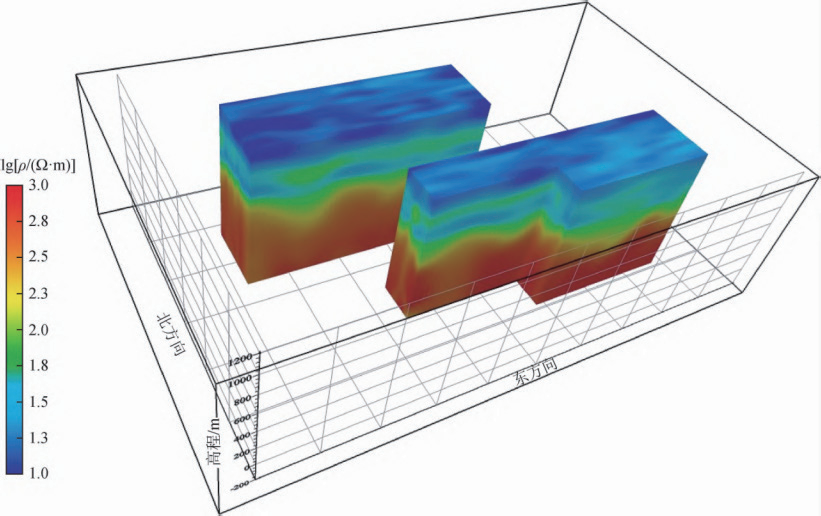

    利用廣域電磁法反演電阻率剖面模型構建了工作區三維 電 性 圖 ( 圖 2 ) 。

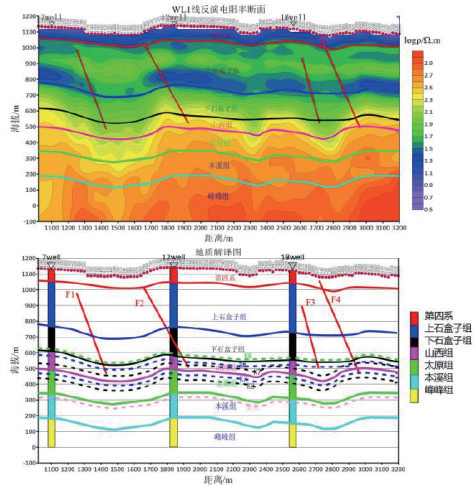

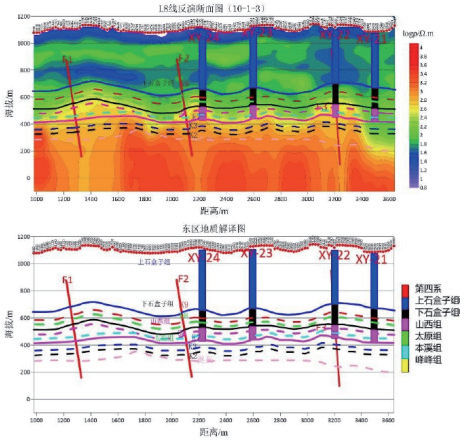

    結合地質資料、鉆孔信息與三維電性體劃分出層位由上 到下依次為第四系、上石盒子組、下石盒子組、山西組、太原組、本溪組、峰峰組；其中目的層位K8 層位于下石盒子組， K7、3#  煤位于山西組， K3、K2  下位于太原組。
